Presilha quebrada, rolo parado, problema para a manutenção: como o pega rolo de 4 presilhas interrompe essa sequência
A sequência é conhecida por quem opera fornos a rolo: um rolo deixa de girar, o material que está sobre ele perde velocidade, o material que vem atrás continua avançando e a linha encavala. A origem, na maior parte dos casos, não está no rolo, está em uma presilha de tração que quebrou. Foi para atuar sobre esse ponto que a PACE desenvolveu o pega rolo de 4 presilhas.
Quando toda a tração passa por duas presilhas
O pega rolo transmite o movimento da transmissão do forno ao rolo cerâmico. Apoiado na longarina e montado com rolamento e engrenagem, ele aciona o rolo por meio das presilhas encaixadas na chaveta.
Na configuração convencional, com dois alojamentos, todo o esforço de tração somado ao peso do material e às condições térmicas do forno passa por apenas dois pontos de contato. A consequência é previsível e sempre a mesma: a presilha marca, deforma e quebra.
O agravante vem em seguida. Com uma presilha quebrada, a remanescente assume sozinha a carga que era dividida entre duas: o dobro do esforço em uma peça já desgastada. Uma quebra puxa a outra, e o rolo para.
O custo real de uma presilha quebrada
O pega rolo continua girando com a transmissão, mas o rolo cerâmico não acompanha. O material sobre ele perde velocidade, o que vem atrás mantém a sua, um encosta no outro e o forno encavala.
A partir desse ponto o problema deixa de ser reposição de peça e passa a ser produção: material quebrado dentro do módulo, cacos entre os rolos, risco de comprometer rolos vizinhos e, com frequência, parada de emergência para limpeza, com o resfriamento e o reaquecimento que isso impõe.
O custo de uma presilha, portanto, nunca se resume ao preço da presilha. Ele se mede em horas de forno parado e em lote perdido.
Quatro presilhas: o mesmo esforço, distribuído
Aumentar o número de presilhas parece uma solução evidente depois de pronta. Não é. Cada ponto de fixação adicional precisa estar posicionado exatamente onde os quatro trabalham em conjunto. Foi esse acerto que a engenharia da PACE desenvolveu e validou em operação real, no forno do cliente, antes de transformá-lo em produto.

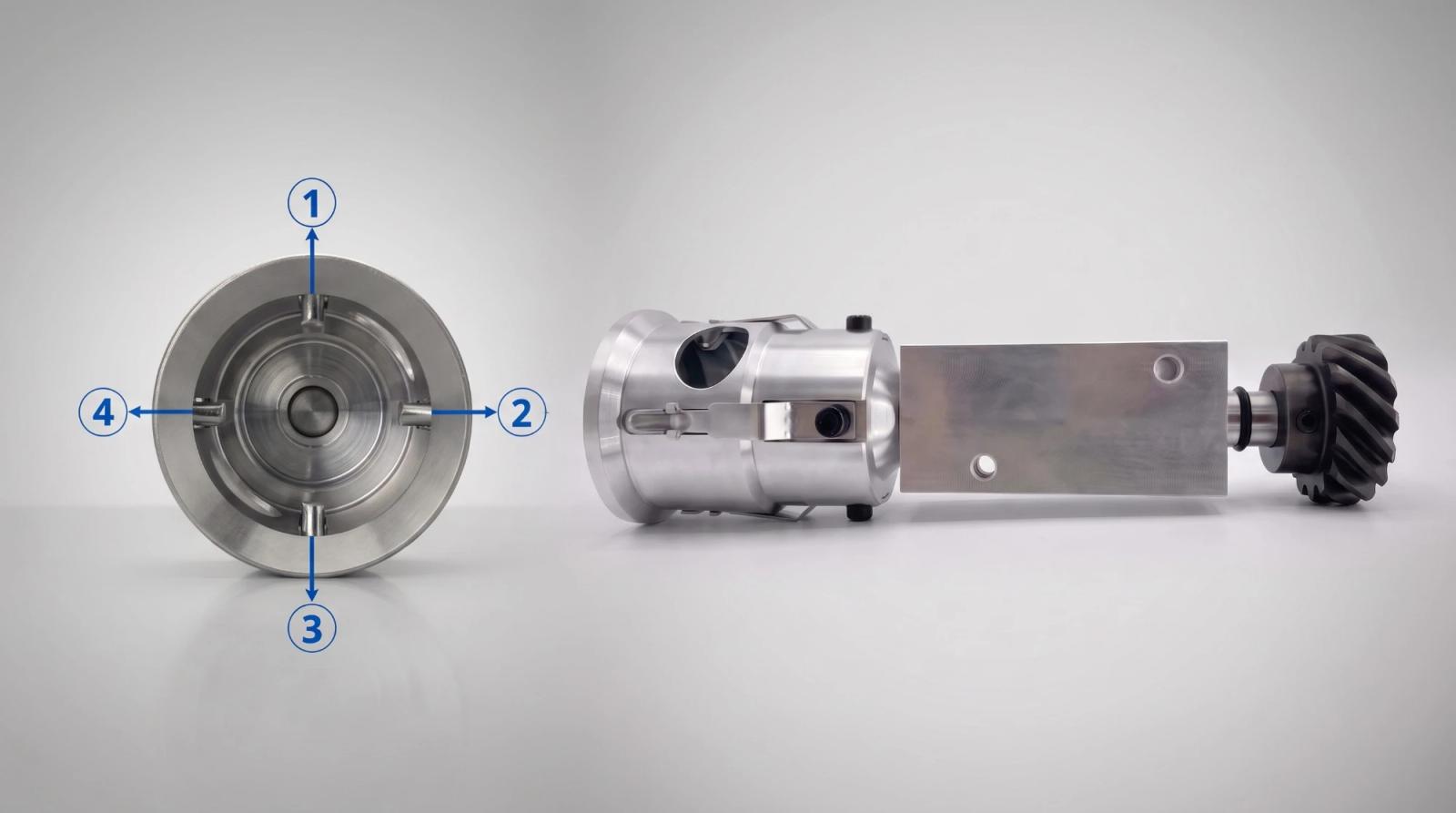

O resultado são quatro presilhas distribuídas a 90° entre si. O esforço para girar o rolo permanece o mesmo, mas a tração deixa de vir de um lado só e cada presilha passa a trabalhar com uma fração da carga anterior. Menos carga por presilha amplia sua vida útil, e presilha que dura mais é rolo que continua girando. A distribuição também dá mais margem ao conjunto para trabalhar com rolos mais pesados e com diâmetros maiores.
Há ainda um efeito decisivo na operação: a perda de capacidade é escalonada. Com uma presilha quebrada, três continuam tracionando. Com duas, restam ainda duas. O rolo segue girando, a linha segue produzindo, e a equipe identifica o desgaste, avalia o conjunto e define quando parar para trocar. A manutenção deixa de ser corretiva e passa a ser planejada.
Hoje existem equipamentos que alertam quando um rolo está parado dentro do forno, mas nesse momento o problema já está acontecendo. O que a PACE busca com o pega rolo de 4 presilhas é diferente: dar à manutenção tempo de ação antes que a linha seja afetada.
O que muda na operação
Presilhas com maior vida útil significam menos trocas, menos rolo cerâmico descartado e menor necessidade de peça de reposição imobilizada em estoque para emergências. Em forno contínuo, uma parada programada custa uma fração de uma parada por encavalamento.
Uma ressalva que a PACE faz questão de registrar: a vida útil efetiva depende das condições de cada instalação, vedação térmica do forno, perfil de temperatura das zonas, peso da carga e rotina de manutenção. O que o projeto de 4 presilhas faz é eliminar uma causa recorrente de falha. Não substitui as demais variáveis do processo.
Compatibilidade
O pega rolo de 4 presilhas atende fornos a rolos de diferentes marcas, modelos e anos de fabricação. A compatibilidade é definida pelo conjunto dimensional: diâmetro do rolo, suporte e transmissão.
Envie a medida do rolo, o código da peça atualmente em uso ou uma fotografia, e nossa equipe técnica identifica a peça equivalente.
A PACE produz peças de transmissão para fornos e secadores a rolos desde 1986, com certificação ISO 9001:2015.
Perguntas frequentes
Com 4 presilhas o rolo cerâmico fica mais frágil?
Não, com a tração repartida em quatro pontos em vez de dois, cada ponto de contato recebe menos esforço. Na prática, o rolo trabalha mais aliviado, não mais exigido.
Por que uma presilha quebrada pode encavalar o forno?
Porque o rolo que perde tração deixa de girar enquanto os demais continuam. O material sobre ele fica retido, o que vem atrás monta por cima e o acúmulo gera quebra dentro do módulo, cacos entre os rolos e, em muitos casos, parada de emergência para limpeza. O prejuízo é sempre superior ao valor da peça que originou a falha.
Se uma das quatro presilhas quebrar, o rolo para?
Não. As três restantes continuam tracionando e o rolo segue girando normalmente. Se houver uma segunda quebra, ainda restam duas. Essa margem é o que permite ao operador identificar o desgaste e programar a substituição do conjunto na próxima parada. No pega rolo de 2 presilhas a situação é distinta: a primeira quebra sobrecarrega imediatamente a presilha remanescente, que tende a quebrar em seguida.
É possível utilizar as presilhas que já tenho?
Sim. A presilha é a mesma utilizada nos pega rolos de 2 e de 4 alojamentos. A diferença está na quantidade: quatro unidades por conjunto.
Qual a vida útil do conjunto dentro do forno?
Em operação contínua, meses. O intervalo varia conforme a vedação térmica do forno, a temperatura das zonas, o peso da carga e a rotina de manutenção. Por isso a PACE não trabalha com um número fixo: a avaliação é feita a partir do histórico de troca de cada linha.
